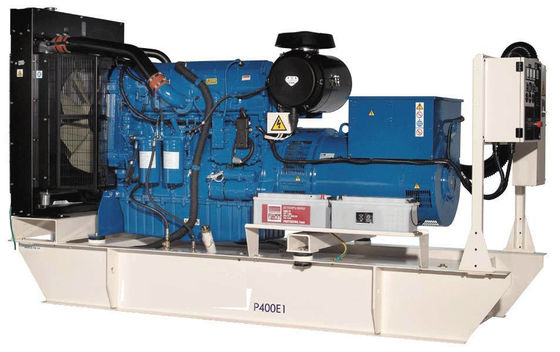

2306C-E14TAG2 Genset Dieselgenerator mit Wasserkühlung

1, gesetztes Modell erzeugend: P400E1

2, Maschine machen u. modellieren: Perkins 2306C-E14TAG2

3, Leistungsschalter-Art: 3 Pole MCCB

4, Frequenz: 50 Hz/60 Hz

5, Motordrehzahl: 1500 U/min/1800 U/min

6, Kühlverfahren: Wasser

7, Regelungsart: Elektronisch

8, Ertrag-Art: Wechselstrom dreiphasig

Diesel-Generator Perkins 2306C-E14TAG2 Genset

Ausgangsleistungen

• Siehe Bewertungsdefinitionen auf Seite

Bewertungen bei 0,8 Energiefaktor.

P400E1

Körperliche Daten

Hersteller: Perkins

Modell: 2306C-E14TAG2

Nein von Zylindern/Ausrichtung: 6/in der Linie

Zyklus: Anschlag 4

Induktion: Turbocharged Luft-Lufte Gebühr abgekühlt

Kühlverfahren: Wasser

Regelungsart: Elektronisch

Regelungsklasse: ISO 8528 G2

Kompressions-Verhältnis: 15.9:1

Verschiebung: L (cu.in) 14,6 (890,9)

Nervensäge/Schlagmann: Millimeter (herein) 137,0 (5,4) /165,0 (6,5)

Trägheitsmoment: Kilogramm m-² (lbs. in ²) 3,43 (11721)

Maschinen-elektrisches System:

- Spannung/Boden: 24/Negative

- Ladegerät Ampere: 70

Gewicht: Kilogramm (lbs)

- Trocknen Sie: 1690 (3726)

- Machen Sie nass: 1792 (3951)

Luftsystem:

Luftfilter-Art: Austauschbare Element-Verbrennung

Luftströmung: m-³ /min (cfm)

- Bereitschaft: 26,8 (946) 41,6 (1469)

- Max. Verbrennungs-Lufteintritt

Beschränkung: kPa (in H2O) 6,2 (24,9) 6,2 (24,9)

Heizkörper-Kaltluft-Fluss: m-³ /min (cfm)

444,0 (15680) 600,0 (21189)

Externe Beschränkung zum Kaltluft-Fluss: PA (in H2O)

188 (0,8) 188 (0,8)

Kühlsystem:

Kühlsysteminhalt: L (US Gallone) 47,0 (12,4) 47,0 (12,4)

Wasser pumpenartig: Zentrifugal

Hitze zurückgewiesen, um zu wässern u. Schmieröl: Kilowatt (Btu/Min)

- Bereitschaft: 134,9 (7672) 153,2 (8712)

- Wärmestrahlung zum Raum: Kilowatt (Btu/Min)

- Bereitschaft: 39,0 (2218) 45,3 (2576)

- Lüfter-Last: Kilowatt (Pferdestärken) 9,0 (12,1) 17,0 (22,8)

Kühlsystem entwarf, in den Umgebungsbedingungen bis zu 50°C (122°F) zu funktionieren.

Treten Sie mit Ihrem lokalen Händler FG Wilson für Anschlusswerte an den spezifischen Standortzuständen in Verbindung.

Leistung:

Motordrehzahl: U/min 1500 1800

Grobe Maschinen-Energie: Kilowatt (Pferdestärken)

- Bereitschaft: 353,0 (473,0) 393,0 (527,0)

- Höchste Vollkommenheit: 313,0 (420,0) 365,0 (489,0)

BMEP: kPa (P/in)

- Bereitschaft: 1935,0 (280,7) 1795,0 (260,4)

- Höchste Vollkommenheit: 1716,0 (248,9) 1667,0 (241,8)

Verbessernde Energie: Kilowatt 27,0 39,0

Schmiersystem:

Ölfilter-Art: Eco, voller Fluss

Gesamtöl-Kapazität L (US Gallone): 68,0 (18,0)

Ölwanne L (US Gallone): 60,0 (15,9)

Öl: API CG4 15W-40

Kühlverfahren: Wasser

Kraftstoffanlage

Kraftstofffilter-Art: Austauschbares Element Eco empfohlen

Brennstoff: Diesel der Klassen-A2

Kraftstoffverbrauch: l/hr (US gal/hr)

110% 100% 75% 50%

Lasts-Lasts-Lasts-Last

P400E1

50 Hz 85,1 (22,5) 64,0 (16,9) 44,5 (11,8)

60 Hz 91,3 (24,1) 70,9 (18,7) 50,1 (13,2)

(basiert auf Dieselkraftstoff mit einer Dichte von 0,85 und in Übereinstimmung mit BS2869, Klasse A2)

Abgasanlage

Schalldämpfer-Art: Niveau 1

Schalldämpfer-Modell u. Menge: Druckabfall SD150 (1) herüber

Schalldämpfer-System: kPa (in Hektogramm) 0,01 (0,003) 0,06 (0,018)

Schalldämpfer-Schalldämpfung

Niveau: DB 19 17

Max. Allowable Back

Druck: kPa (in. Hektogramm) 7,0 (2,1) 7,0 (2,1)

Abgasmenge:

m-³ /min (cfm) - Bereitschaft: 66,6 (2352) 95,7 (3380)

- Höchste Vollkommenheit: --

Abgas-Temperatur: °C (°F)

m-³ /min (cfm) - Bereitschaft: 494 (921) 389 (731)

P400E1

Generator-Leistungs-Daten

Reactances, der gezeigt wird, sind auf Hauptbewertungen anwendbar

• Basiert auf 30% Spannungseinbruch. Der verbesserte Motor, der Fähigkeit beginnt, ist mit optionalem Dauermagnetgenerator oder AREP-Erregung verfügbar.

** Mit optionalem Dauermagnetgenerator oder AREP-Erregung.

Generator-technische Daten

P400E1

Technische Daten

3 Phasen-Bewertungen und Leistung bei 50 Hz, 1500 U/min

3 Phasen-Bewertungen und Leistung bei 60 Hz, 1800 U/min

Definitionen

Bereitschaftsbewertung

Diese Bewertungen sind für die Lieferung der ununterbrochenen elektrischer Leistung (an der variablen Last) im Falle eines Gebrauchsstromausfalls anwendbar. Keine Überlastung wird auf diesen Bewertungen die Erlaubnis gehabt. Der Generator auf diesem Modell ist ununterbrochenes Höchstbewertetes (wie in ISO 8528-3 definiert).

Hauptbewertung

Diese Bewertungen sind für die Lieferung der ununterbrochenen elektrischer Leistung (an der variablen Last) anstelle der Handels- gekauften Energie anwendbar. Es gibt keine Beschränkung zu den jährlichen Betriebsstunden und dieses Modell kann 10% Überlastungsenergie 1 Stunde lang in 12 Stunden liefern.

Standardwerk-Zustände

Anmerkung: Standardwerkzustände 27°C (80°F) Lufteinlauf Temp, 152.4m (500ft) A.S.L. 60% relative Luftfeuchtigkeit. Kraftstoffverbrauchdaten an der vollen Last mit Dieselkraftstoff mit Dichte von 0,85 und in Übereinstimmung mit BS2869: 1998, Klasse A2.

Gewichte und Maße

Gewichte: Maße Kilogramms (lbs): Millimeter (herein)

Allgemeine Daten

Dokumente

Ein ganzer Satz Operation und Wartungshandbücher, StromkreisBauschaltpläne und Beauftragungs-/StörungsfindenAnleitungsbroschüren.

Erzeugung von gesetzten Standards

Die Ausrüstung entspricht den folgenden Standards: BS5000, ISO 8528, ISO 3046, IEC 60034, VDE 0530, NEMA MG-1.22.

Garantie

Alle Ausrüstung trägt volle Werksgarantie.
