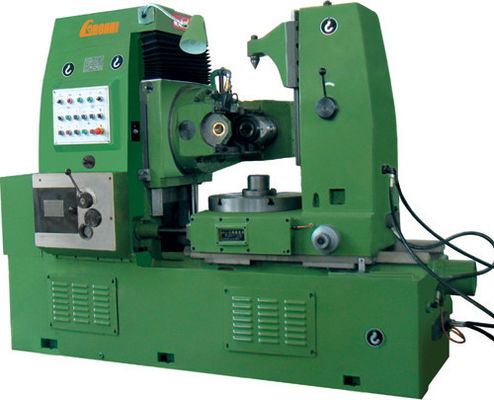

Professionelle hydraulische Gang-Wälzfräsmaschine, Durchmesser 510mm Arbeitstabelle

Hauptparameter:

1, Strecke derVerarbeitung

① max. Werkstückdurchmesser: 500mm

② max. Modul: 8mm

③ max. Breite: 250mm

④ Min. Number des Gangs auf Werkstück: Zahn 6

2, Werkzeugposten

① max. Schwenkwinkel des Werkzeugpostens: ^° 240

② max. Reise des Werkzeugpostens (vertikal): 300mm

③ min. Lesung des Schwenkwinkels des Werkzeugpostens: 6 ′

④ vertikale Bewegungsgeschwindigkeit des Werkzeugpostens: 0,52 m/Minute

⑤ vertikale Bewegungsmenge des Werkzeugpostens (manuell): 0.754mm

⑥ Schritt der Fütterungsmenge (vertikal): 12step

⑦ Strecke der Zufuhr (vertikal): 0.4~4mm/U/min.

3, Funktionstabelle

① Arbeitstabellendurchmesser: 510mm

② Arbeitstabellen-Bohrungsdurchmesser: 80mm

③ Bewegung pro die Revolution horizontal (manuell): 1mm

④ min. Lesebewegung horizontal: 0.01mm

⑤ hydraulische Antriebsbewegung horizontal: 50mm

⑥ Abstand zwischen Reitstockstirnfläche und Worktableoberfläche: 380-850mm

4, wälzendeSpindel

① verlängern max. Gewindebohrerdurchmesser/: 160mm/160mm

(2). Verbindungsstange, die Durchmesser verlegt: M16

(3) Verjüngung der Gewindebohrerlaubeninstallation:: M.T.5

(4) axiale Bewegung des max. Gewindebohrers: 55mm

(5) Abstand zwischen Gewindebohrerachse und Worktableoberfläche: 235-535mm

(6) Abstand zwischen Gewindebohrer und Worktablemitte: 20-330mm

(7) Strecke der Spindelgeschwindigkeit: 40~250rpm

(8) Schritt der Spindel: 9step

5, Bewegungs-undMaschinengewicht

① Motor: 5.5kw/1440rpm

② axialer schneller Motor (vertikal): 0.75kw/1380rpm

③ schneller radialmotor: 0.75kw/1380rpm

④ Motor der Hydraulikpumpe: 1.1kw/1000rpm

⑤ N.W/G.W: 4500kg/5300kg

⑥ Maschinengröße (L xWxH): 2450x1272x1790mm

6, andere:

① Durchmesser der Gewindebohrerlaube: φ22mm, φ27mm, φ32mm

② Laubendurchmesser: φ30mm
