440Kw strich Stahlspulen-Slitter-Maschine, hydraulische Decoiler-Maschine 4mm - 12mm vor

440Kw strich Stahlspulen-Slitter-Maschine, hydraulische Decoiler-Maschine 4mm - 12mm vor

4mm | 12mm×2000mm Trennsäge

Beschreibung:

Grundspezifikation der Stahlspule

Stahlspulengrad: allgemeiner Kohlenstoffstahl, galvanisierter Stahl- oder vorgestrichener Stahl

Spulenstärke: 4--12mm

Spulendurchmesser: maximales ф2000mm

Spulenbreite: 600mm---2000mm

Innerer Durchmesser der Spule: φ508, φ610, φ760

Spulengewicht: maximales 35T

Flussdiagramm:

Hydraulisches Spulenauto---Doppeltes sich verjüngende Decoilerkopf-guiding&head Schaufel und Paare Rollenfütterung---Hauptsheaing----Abweichungskorrektur---AufschlitzenSide wase Recoilerbrücke----vor--seperator und Spannmaschine---recoiler---Entleerung der auto-hydraulischen Steuerung der Spule---elektrische Steuerung

1 hydraulisches Spulenauto:

1:1 Form des Spulenautos: vier-fahrbarer Weg

1,2 Struktur des Spulenautos: Stahlkonstruktion und es sind V-Form auf die Oberseite.

1,3 Energie des ununterbrochenen Wegs: cycloidal Verlangsamer des Gangs 4kw

1,4 Energie des Anhebens und der Senkung: hydraulisches cyliner gefahren

Spezifikation 1,5: ф220mmx700mm

Reise 1.6max des Anhebens und der Senkung: 700mm

1.7Dia des Rades: 200mm

Geschwindigkeit 1.8Walking: 8.4m/min

Belastbarkeit 1.9Max: 35000KG

Maschine 2.Decoiler

2,1 Weise von decoil: hydraulische innere Expansion der doppelten Hauptrichtung

2,2 Bilden Sie sich von der Expansion und schrumpfte: Hydraulikölzylinder gefahren

2.3form des Festziehens: doppeltes Richtungsbewegliches

2.4power der Bewegung: Hydraulikölzylinder (Ölzylinderspezifikation ф125mmx900mm)

2.5specification der Plattform: Φ508mm.Φ610mm.Φ760mm

maximaler äußerer Durchmesser 2.6coil: 2000mm

Breite 2.7coil: 600mm--2000mm

Belastbarkeit 2.8Max: 35000kg

3: leitender Kopf und Schaufelkopf

3.1Form der leitenden Hauptstruktur: Stahl geschweißte Struktur, Ölzylinder für das Lifting&lowering

Zylinderspezifikation des Öls 3.2hydraulic für das Führen: ф125x600mm, 2pcs

Rollen 3.3Pulling: ф300mmx500mm, Cr40

Energie 3.4pulling: cycloidal Verlangsamer des Gangs 5.5kw

3.5specification für Schaufelkopf: weled Struktur des Stahlblechs

3,6 Energie des Anhebens und der Senkung: hydraulisches cyliner: ф140mmx400mm:

3.7power von Expanding&contracting: hydraulisches cyliner: ф63mmx400mm

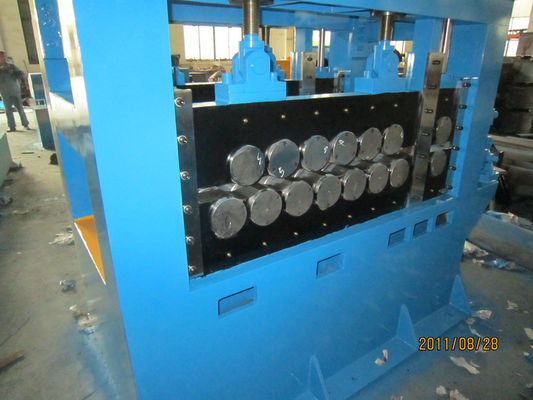

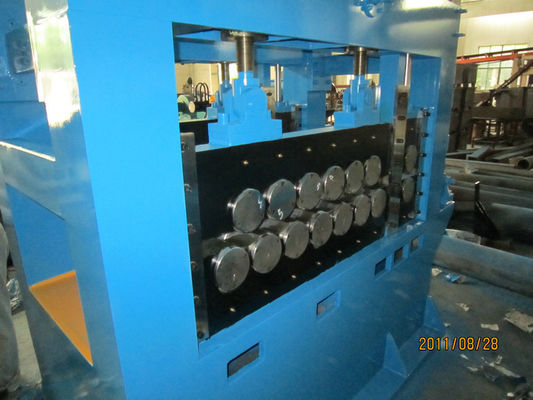

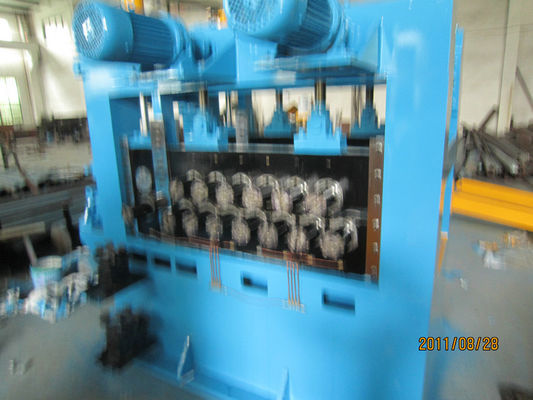

4 Paare Rollen, die Planieren das Rollen &5 einziehen

4,1 Spulenfütterungsrollenspezifikation: ф210mmx2000mm

Material 4,2 von Klemmrollen: rollt Hitze unten 40Cr processment, HR55--56

Zylinder 4,3 von Lifting&lowering für die Spulenfütterung: ф125mmx100mm, 2pcs

Energie 4,4 von Lifting&lowering: cycloidal Verlangsamer des Gangs 2.2kw

Energie 4,5 der Spule Rollen einziehend und planierend: : cycloidal Verlangsamer des Gangs 37kw

4,6 linar Geschwindigkeit: 12m/min

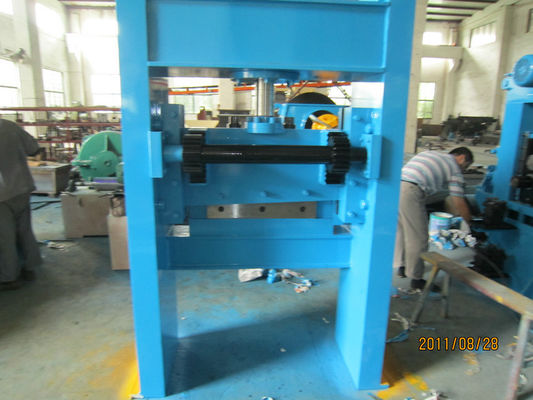

5.hydraulic scherende Maschine 1set

Spezifikation 5,1: 12mmx2200mm

cyliner 5.2oil Spezifikation: ф200x250

korrigierendes 6.deviation

6.1Vertical rollt Spezifikation: ф200mmx150mm

6,2 Paare Rollenmaterial: Hitze 40Cr processment 55--56

6.3Range der Korrektur von Abweichung: 500-2000mm

Maschine 7.slitting

7.1. rundes Diskettenaufschlitzen

Spezifikation 7,2 des Aufschlitzens der Welle: ф300mmx2000mm

Material 7,3 der Welle: 40Cr verhärtetes Chrom

rundes Blatt der Diskette 7,4: D500Xd300XT25mm

Material 7,5 von Blättern: 6CrW2Si, HRC56--57 Grad

Motorsteuerung 7.6AC

aufschlitzendes Transmissioning 7,7: Cycloidal Gangverlangsamer Wechselstroms 160kw mit der Gelenkkupplung gefahren

7,8 aufschlitzende Geschwindigkeit: 0-30m/min justierbar

Genauigkeit mit 7,9 Schlitzbreiten: +/-0.03mm

aufschlitzende Spezifikation des Stückes 7,10: 5--7mm 10pcs, 8--10 6pcs, 11--12mm 4pcs

Seitenschrott 8 recoiler

doppeltes Richtung 8,1 recoiler

Spezifikation 8,2 der Zurückdrängenplatte: ф900mmx500mm

Energie 8,3 von recoiler: Motor L160, der auf jeder Seite zurückdrängt,

damping& 9 vor--seperator

vor--seperator Durchmesser der Welle 9,1: ф210mmx2000mm

9,2 Planierenrollenmaterial: 40Cr

Energie 9,3 des Drückens: hydraulisches cylinderф80mmx1500mm

cyliner 9.4oil Spezifikation: ф80mmx750mm

recoiler 10

Zylinderspezifikation des Öls 10,1: ф200x100mm

maximale Spezifikation Zurückdrängens 10,2: ф760mmx2000mm

10.3power des Zurückdrängens: 200KW Wechselstrommotor

Geschwindigkeit 10.4recoiling: 0-30m/min justierbar

11: zurückdrängender Kontrolleur; Euroasia-Prüfer 590model

12: Zurückdrängenkapazität: 35T

Spule 11, die &auto-stapelndes System des Spulenautos entlädt

11:1 Form des Spulenautos: vier-fahrbarer Weg

11,2 Struktur des Spulenautos: Stahlkonstruktion und es sind V-Form auf die Oberseite.

11,3 Energie des ununterbrochenen Wegs: cycloidal Verlangsamer des Gangs 4kw

11,4 Energie des Anhebens und der Senkung: hydraulisches cyliner gefahren

Spezifikation 11,5: ф200mmx700mm

maximale Reise 11,6 des Anhebens und der Senkung: 700mm

11,7 Durchmesser des Rades: 200mm

11,8 Gehende Geschwindigkeit: 8.5m/min

11,9 Maximale Belastbarkeit: 35000KG

hydraulische Steuerung 12

Energie 12,1: 11kw-4

Druck 12,2: 16Mpa

12,3 Hydrauliköl N46, hydraulische Station, Regelventil und Rohre 1 Satz

12,4 Öltankvolumen: 450L

elektrische Steuerung 13

13,1 Elektrischer Satz des Steuer 1

elektrisches Kabinett 1set der Operation 13,2

13,3 Plc-Steuerung

Gesamtleistung 14,4: 440KW
